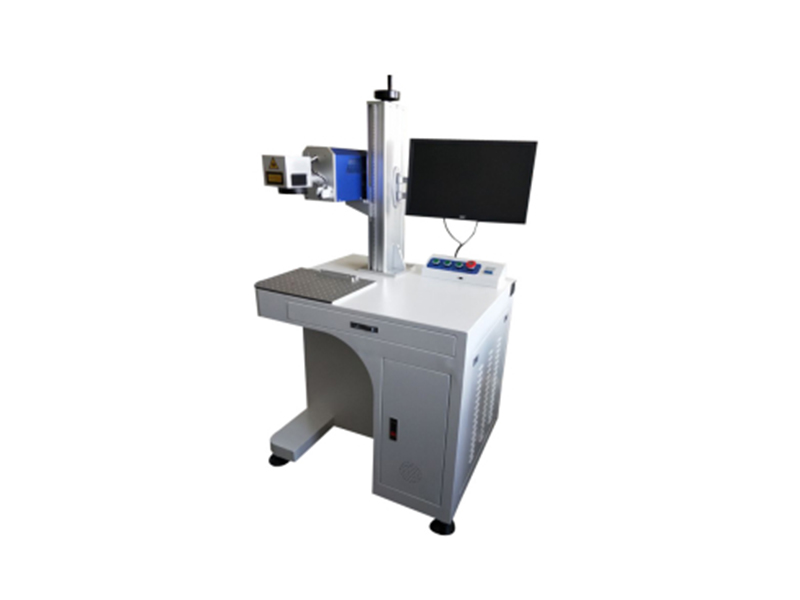

SQ3100(CO2)激光喷码机

 提示:点击图片可以放大

1.CO2激光打标机的工作特点及结构

(1)原理及工作特点
      CO2激光器是一种气体激光器,其产生的波长为10.6μm,属于中红外频段,CO2激光器有比较大的功率和比较高的电光转换效率,二氧化碳激光器以CO2气体作为工作物质。将Co2和其他辅助气体充入放电管,当在电极上加高压管中产生辉光电,就可使气体分子释放出激光。将释放的激光能量放大后,就可进行激光加工。

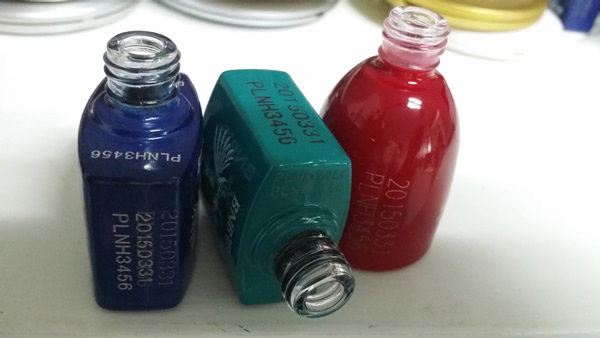

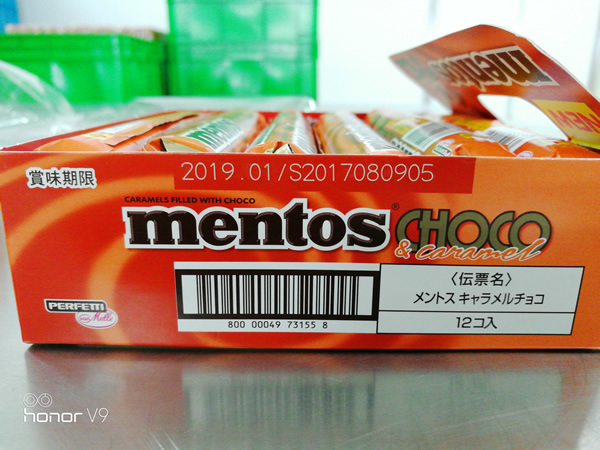

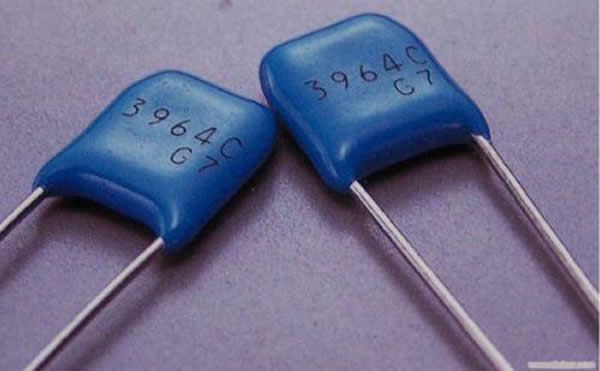

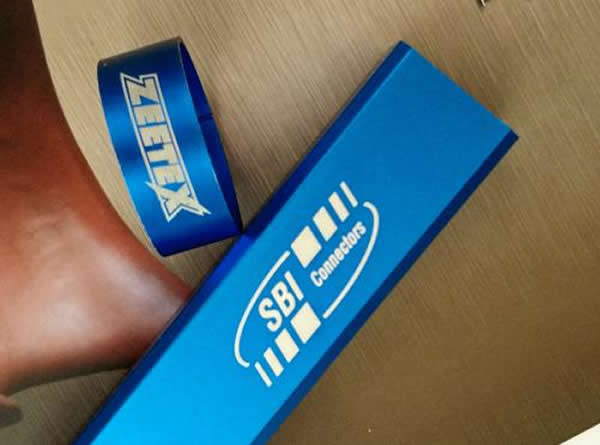

应用领域:医药包装、印刷制版、食品、饮料包装、织物切割、工艺礼品、电子元件、橡胶制品、皮革 服装辅料、外壳铭牌、玻璃、木制品、竹制品等。
(2)结构描述

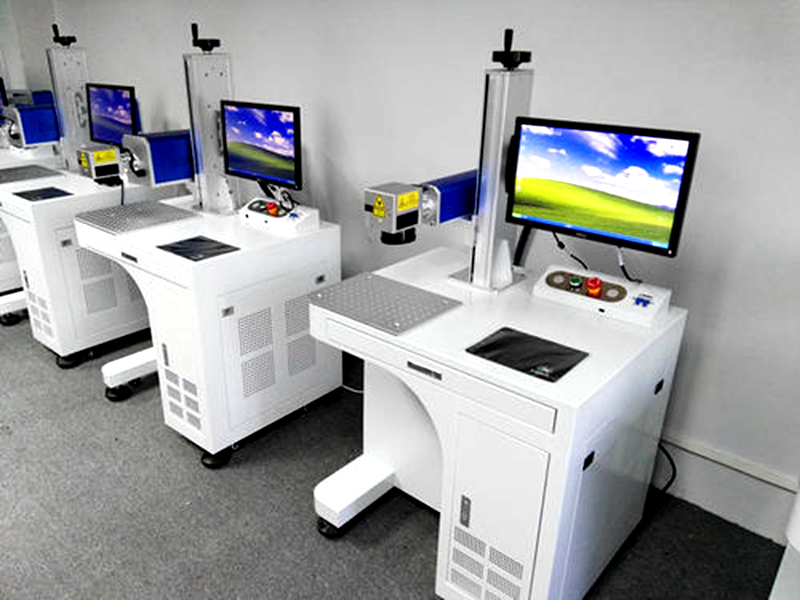

CO2激光打标机主要由激光电源、激光器、半导体激光指示器、光学扫描系统、微机、保护系统等部分组成。

机型 SQ3100
功率 20W
激光波长 10.6um
重复频率 0-20KHZ
打标范围 90mm x 90mm   (速度快)
雕刻深度 ≤2mm(视材质)
雕刻线速 ≤9000mm/s
最小线宽 0.1mm
最小字符 1mm
重复精度 ±0.02mm
供电电源 220V/50Hz
整机耗电 500W
外型尺寸 800mm×650mm×1500mm
(3)打标操作流程:
手动上料——红光指示、红光预览、红光定位——脚踏开关——手动卸料——完成标记

技术参数

机型 SQ3100
功率 20W
激光波长 10.6um
重复频率 0-20KHZ
打标范围 90mm x 90mm   (速度快)
雕刻深度 ≤2mm(视材质)
雕刻线速 ≤9000mm/s
最小线宽 0.1mm
最小字符 1mm
重复精度 ±0.02mm
供电电源 220V/50Hz
整机耗电 500W
外型尺寸 ×


设备标准配置清单:


激光器系统 大威 北京
 数字扫描振镜 高速数字振镜 金海创
控制系统 Windows xp 台式电脑
控制卡及软件 USB-EZCAD 2.7.6
聚焦场镜 F=130mm 波长
激光电源 NES-350-36 台湾明纬
红光、控制卡电源   NES-15-5 台湾明纬
旋转工作台(可选配) 直径0-80mm 自主生产
二维工作台(可选配) 台板225*300  mm 自主生产
机架 钣金机柜、铝合金 自主生产
手动升降台 上下升降500mm 自主生产
