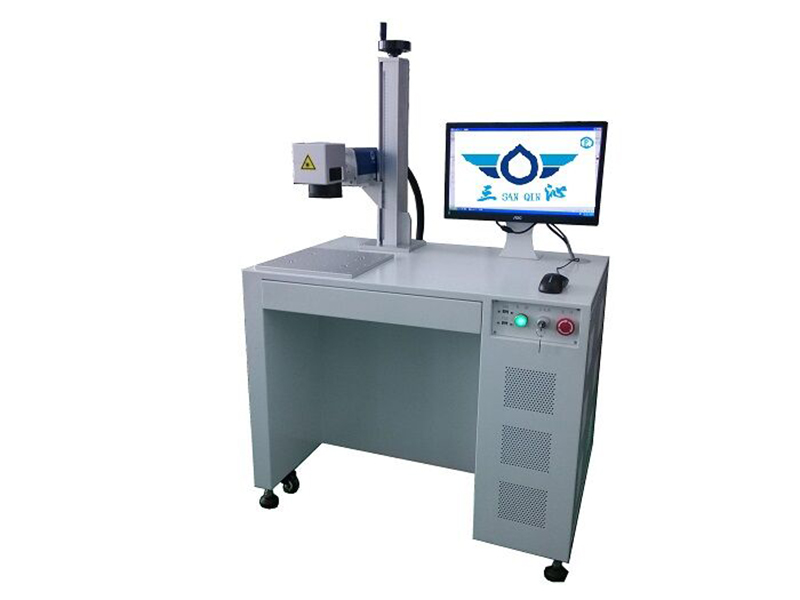

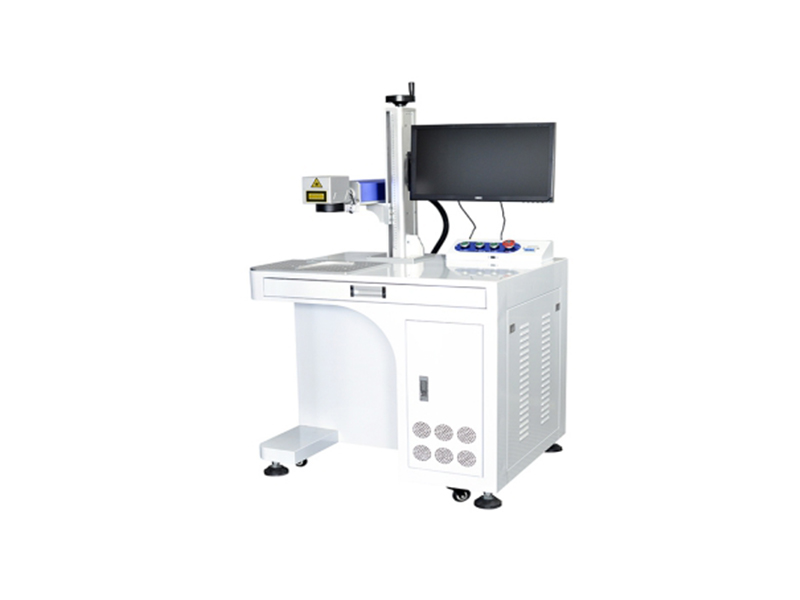

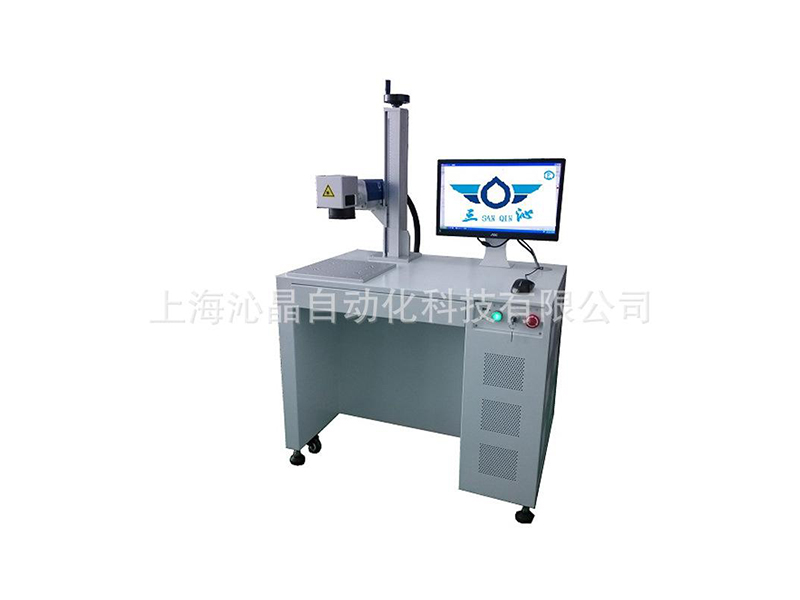

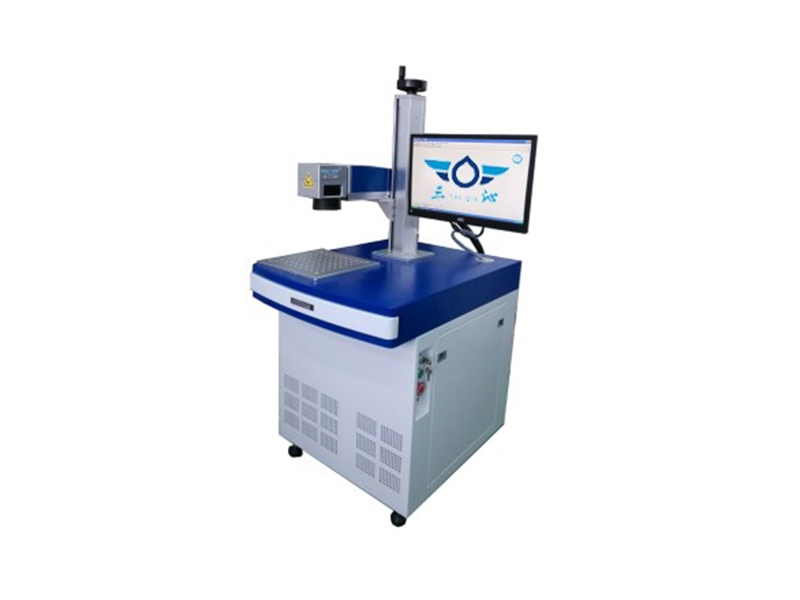

光纤-SQ3210激光打标机

 提示:点击图片可以放大

外观精美,结合耐用,铝板台面,精度高
 主要部件全部德国原装进口,使用寿命是原装机器的2倍以上
 加工速度快,加工速度是传统激光打标机的2-3倍
 采用德国原装进口振镜,加工精度高,特别适合加工精度要求较高的客户
 全风冷光纤激光器,无耗材,低维护,故障率极低
 环境适应能力强,可在震动,冲击,粉尘,湿度等环境下连续正常工作稳定性相比传统
打标机更好

1.简述  光纤激光打标机由我公司运用先进的激光技术,研制而成的第三代激光打标机系统。采用光纤激光器输出激光,再经超高速扫描振镜系统实现打标功能,关键部件采用高寿命稳定器件,具有外观新颖,结构独特,操作简便,调制频率高,打标速度快,精度高,性能稳定等优点,可广泛用于各类金属和非金属表面做永久性标记。
    随着激光打标技术的发展,越来越多的制造商都在通过激光在各自的产品上进行打标。如:

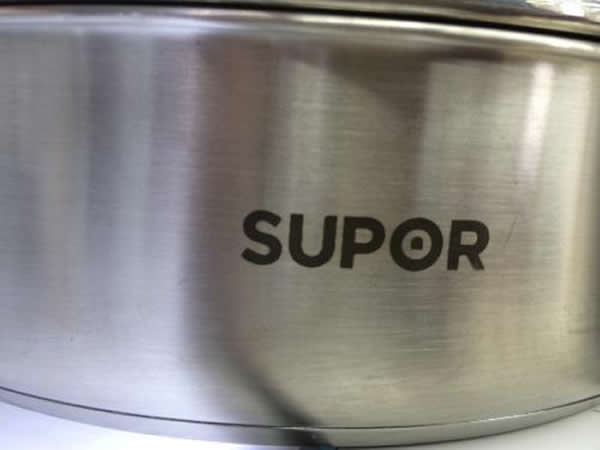

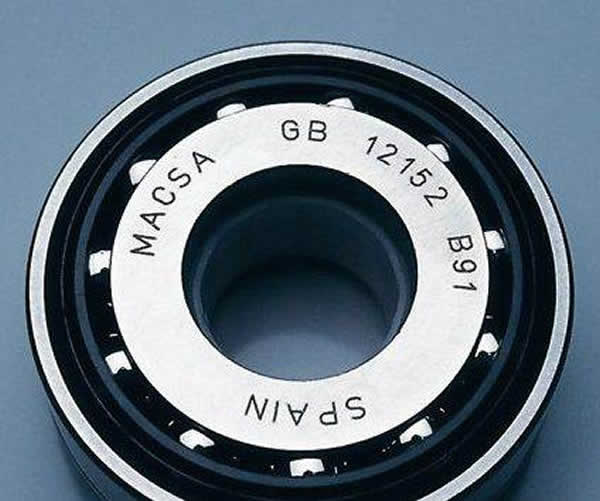

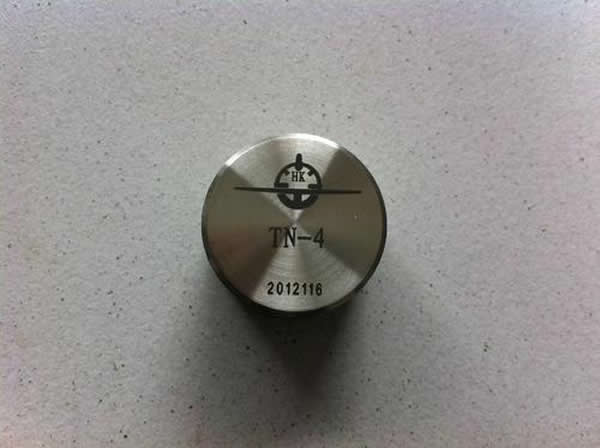

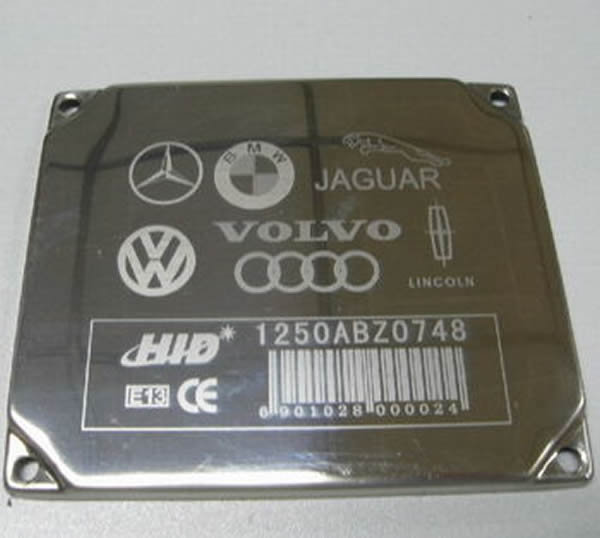

可在多种金属和非金属表面进行雕刻打标,广泛应用于工业轴承、齿轮、各种汽车零件、五金工具、航天航空器件、集成电路芯片、电脑配件、钟表、电子及通讯产品、家电、电线电缆、食品包装、首饰、烟草等众多领域的图形和文字的标记。
其材料包括金、银、铜、铝、不锈钢、硬质合金、镀铬、镀钛等金属,陶瓷、PVC、塑胶、环氧树脂、皮革等非金属材料。

2. 光纤激光打标机的工作特点及结构
(1)原理及工作特点

光纤激光打标机采用脉冲光纤激光器,激光器全光纤结构设计保证了激光器的高可靠性,而无需任何光学元件进行准直调整。系统的集成化设计让客户使用更加方便,为各种工业应用提供了理想的解决方案。
光纤激光打标机的使用寿命长,体积小巧、无需庞大的水冷系统,只需简单的风冷即可。在一定冲击、震动、较高温度或有灰尘等恶劣的环境下也能正常工作。 加工速度是传统激光打标机的2-3倍。卓越的光束质量,光斑小,打标线宽很窄,适合精细标记。使用成本低廉,省电节能,整机功率仅500W。相比灯泵浦和半导体激光打标机每年可节约电费 2-3万元。一体模块化设计,方便维修,体积小巧,节省您宝贵的厂房空间。
(2)光纤激光器的选择
    目前行业内选用的激光器分为国产激光器和进口激光器。国产光纤激光器经过这几年的发展,质量和稳定性能得到极大的提高,武汉锐科和深圳创鑫是国内两大供应商,市场占有率高,国产激光器的优势是价格低,服务好。进口光纤激光器以IPG和SPI为主,性能及稳定性是优势,但是价格比较高昂,激光器维护周期比较长。以上四款激光器我公司都可以按照客户具体要求提供。
(3)结构描述
光纤激光打标机主要由激光电源、激光器、半导体激光指示器、光学扫描系统、微机、保护系统等部分组成。

(4)打标操作流程:
手动上料——红光指示、红光预览、红光定位——脚踏开关——手动卸料——完成标记

技术参数

机型
FC-20J
功率 20W
激光波长 1064nm
重复频率 0-100KHZ
光束质量 M2<1.5
打标范围 110mmX110mm   (可选配)
雕刻深度 ≤0.2mm
雕刻线速 ≤9000mm/s
最小线宽 0.01mm
最小字符 0.15mm
重复精度 ±0.02mm
供电电源 220V/50Hz
整机耗电 500W
外型尺寸 ×
冷却方式 内置风冷

设备标准配置清单:


配置及型号 FC-20J 备注
光纤激光器系统 创鑫 深圳
 数字扫描振镜 高速数字振镜 北京金海创
控制系统 Windows xp 台式电脑
控制卡及软件 USB-EZCAD 2.7.6
聚焦场镜 F=160mm 波长
激光电源 LRS-350-24 台湾明纬
红光、控制卡电源   NES-15-5 台湾明纬
旋转工作台(可选配) 直径0-80mm 自主生产
二维工作台(可选配) 台板225*300  mm 自主生产
机架 钣金机柜、铝合金 自主生产
手动升降台(可选) 上下升降500mm 自主生产
双红光定焦系统 650nm 自主生产
