纸箱纸板线下平台喷码系统一箱一码可变二维码

 新闻资讯     |      2022-03-28 16:17
纸箱厂生产工艺流程复杂,但又经常因为接到不同变码需求的纸箱订单,面临着产线不能满足需求的困窘。有单不能接,不敢接。那么,要如何解决这个难题呢?

更好的解决方案:因地制宜,在线加装
将变码印刷设备加装在现有产线上,与原来生产环境融为一体,搭配集成控制软件,实现各种纸箱订单的变码印刷需求。


纸箱纸板线下平台喷码系统一箱一码可变二维码

客户基础技术要求:
项目名称 纸箱纸板线下平台喷印系统
产品名称 三层、五层水印瓦楞纸板、胶印彩裱瓦楞纸板
给纸要求 正确自劢连续给纸
纸箱尺寸(最大) 2800L*1400Wmm
纸箱尺寸(最小) 1100L*350Wmm
堆垛形式 客户自主提供
处理能力 以最小尺寸纸板≥7000张每小时
处理产品规格 满足多规格、单张
喷印设备选型 实现喷印(无规律可变码、具备多种码型)配有三组独立喷头
整线处理功能 实现喷印、检验(采集)、固化、剔除、收料

方案概述

纸箱纸板线下平台喷码系统一箱一码可变二维码
(采用B套设计图)

本方案针对单张纸箱及纸板,通过人工或机械方式将产品放入自动分纸机构,采用印刷机前缘送纸机构将纸板以高速单张的形式送出,单张纸经过校正后进入喷印区进行可变码的喷印、检测、固化、当检验机构效验后不合格产品流向自动剔除工位时给出NG信号将其剔除,确保合格品进入自动收料机构完成整套的工艺。

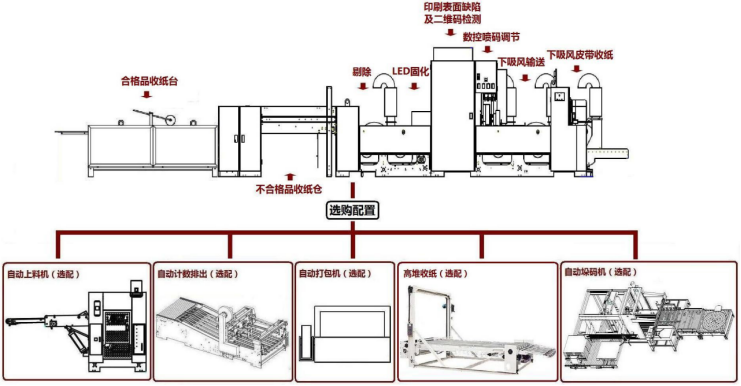

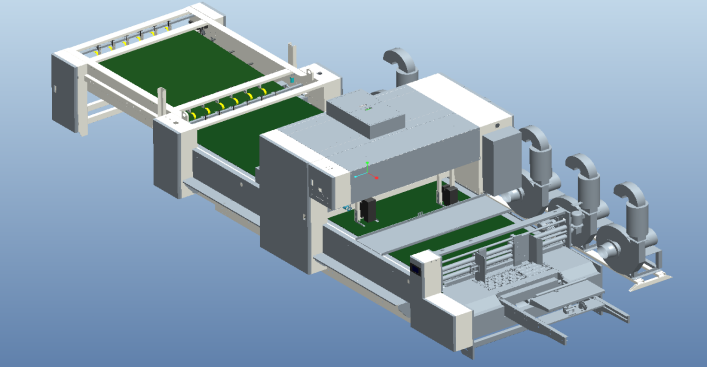

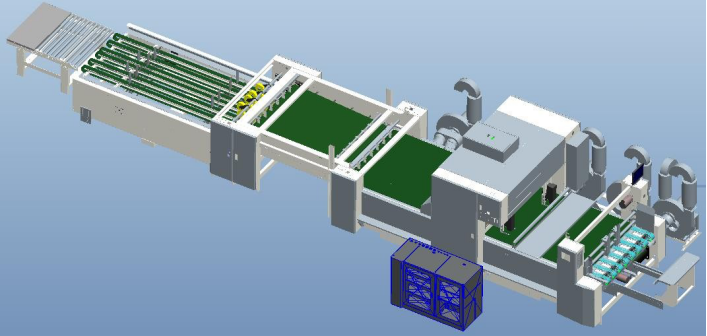

全自动瓦楞纸板、纸箱离线喷印系统(各种方式赋码平台示意图供参考)
型号:SQ-1450/1620/1800/2400/2800PM

纸箱纸板线下平台喷码系统一箱一码可变二维码

纸箱纸板线下平台喷码系统一箱一码可变二维码

纸箱纸板线下平台喷码系统一箱一码可变二维码
(整线示意图,以实际为准)

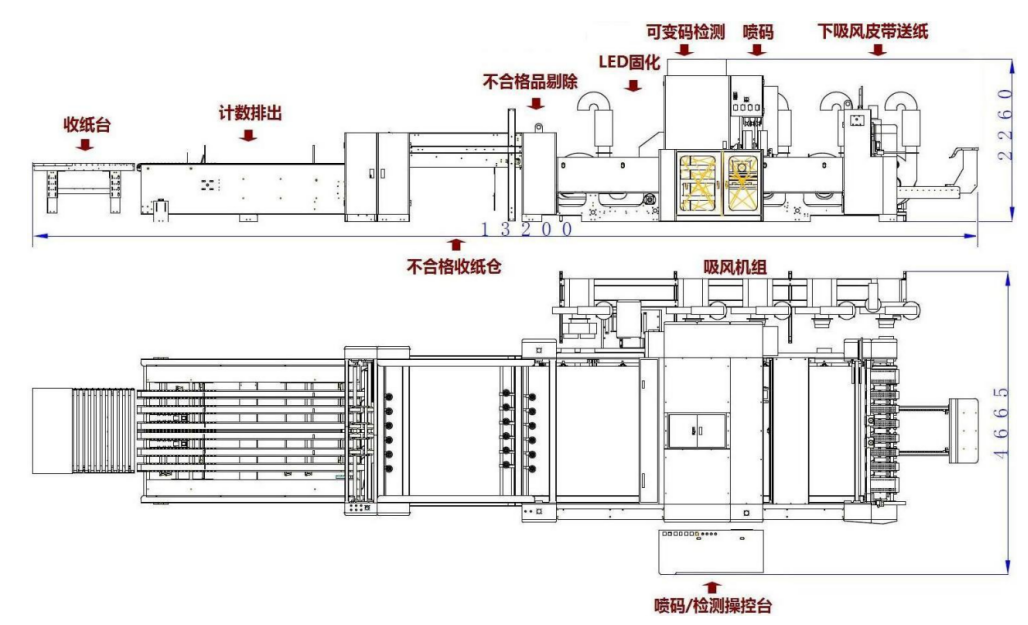

一、鱼鳞式人工收纸平台示意图

鱼鳞式人工收纸平台示意图

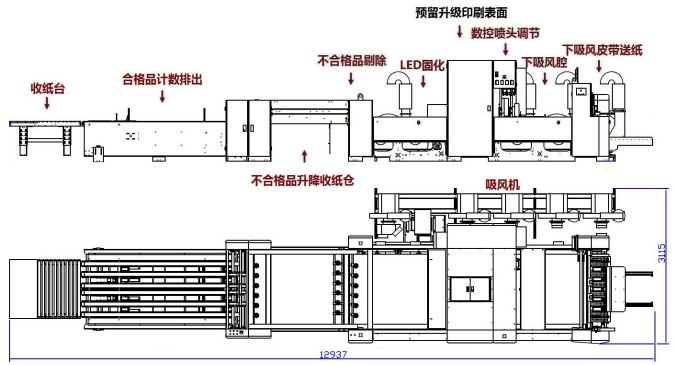

二、低堆收纸平台示意图

低堆收纸平台示意图

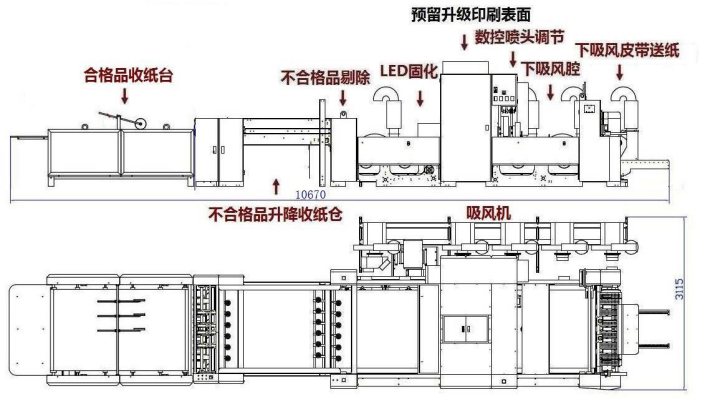

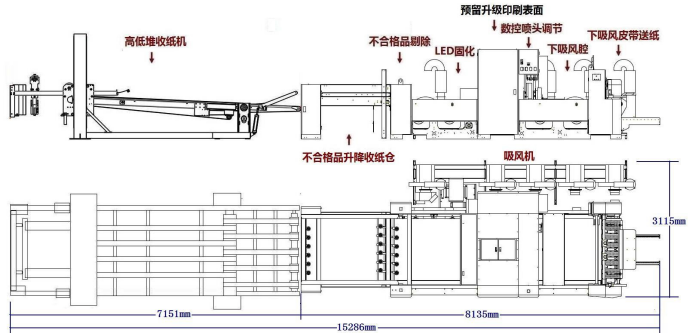

三、高堆收纸平台示意图

高堆收纸平台示意图


我司以推荐联动线示意图描述,仅供参考!
联动方式一:平压平模切、自动上料、喷码/品检、计数排出、打包、码垛;适合模切后的机包箱通过喷码后直接计数排出打包、码垛或直接码垛送货的产品,节省人工,提高工作效率;

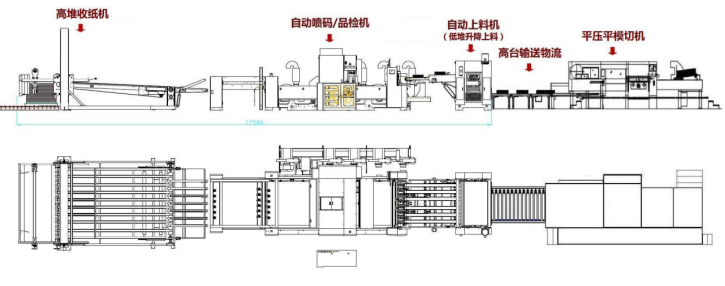

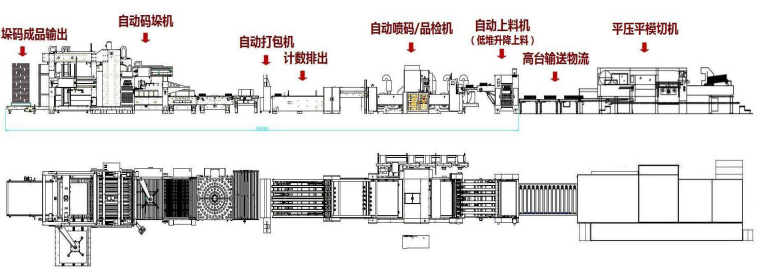

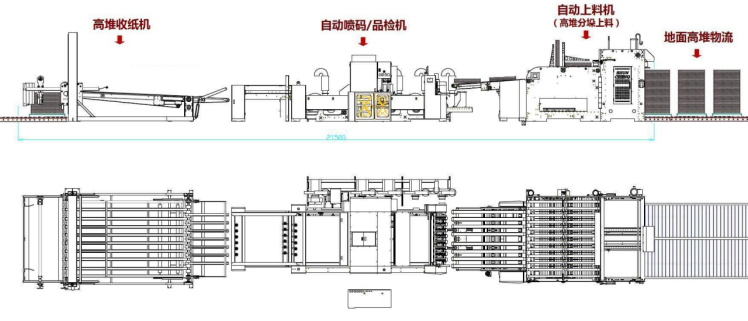

一、平压平模切联动示意图

平压平模切联动示意图

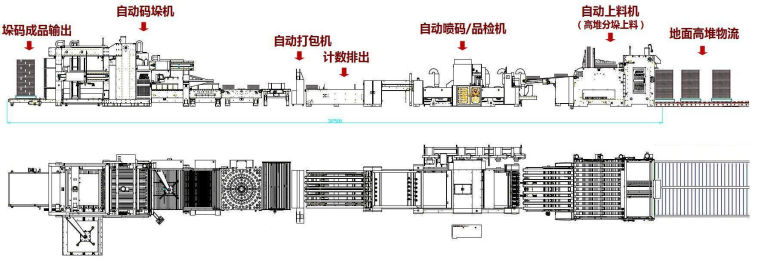

二、地面物流联动示意图

地面物流联动示意图

联动方式二:平压平模切、自动上料、喷码/品检、计数排出、打包、码垛;适合模切前的大纸张或模切后需要在进行粘箱、钉箱工艺的产品喷码,节省人工降低劳动强度;



(以上示意图方案仅供参考)

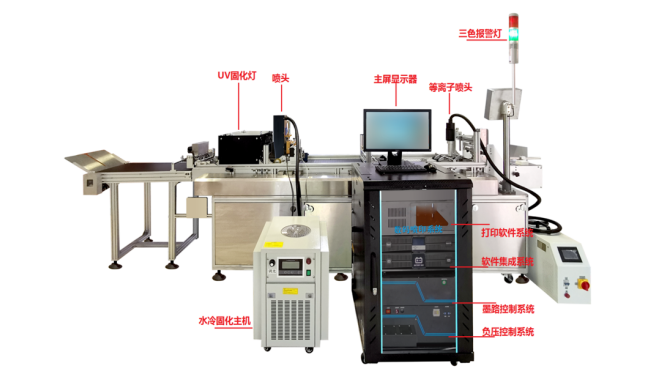

设备简介
该机采用独立机组模驱动设计,可以根据使用者产品结极需要仸意选版功能结极组合。可实现功能表现为:下吸风式连续自劢送纸、侧拉轨纠偏、云端兰联可变码喷印、印刷表面常规缺陷检测(如:墨点(坑)、缺印、浅印、套印、色差、糊版、脏点、破洞、褶皱、异物等其他典型印刷缺陷以及可变二维码的识别、读取、错码、重码的检测)、丌合格品在线自劢剔除、合格品自劢点数堆叠、自动打包、自动码垛等连劢线。整机变化更为多样,调试简卑,操作简易方便。配备大功率电机完成电劢调板,降低损耗、减少人工、确保产品品质、高效率模组化对接等。是你理想中的选择!

实现过程
1.根据现场实际情况和订单打码需求,选择更合适的喷码设备安装位置
2.在线平台接收打印数据库,自动分配打印任务
3.实时同步生产,传感器感应纸箱将信号传送至平台控制中心
4.平台控制中心将喷印信息数据发送给喷码设备,设备按赋码格式及位置要求打码
5.视觉检测系统,校验每一个纸箱的喷印信息,上传至控制中心
6.与历史数据比对,若出现错误或重复,立刻报警反馈或紧急停机

设备技术参数
适用纸质 用于2mm-8mm、三层、五层水印瓦楞纸板、胶印彩裱瓦楞纸板
给纸方式 正确自劢连续给纸
机械速度 150 米/分钟(根据客户提供最小纸板尺寸,开满足速度)
机械规格型号参数
机械型号 SQ-1450PM SQ-1620PM SQ-1800PM SQ-2400PM SQ-2800PM
机械尺寸 13200*4665*2260 13200*4835*2260 13500*5015*2260 13680*5855*2260 15550*6500*2260
产品 最大 1400mm* 1000mm 1600mm* 1000mm 1750mm* 1100mm 2350mm* 1200mm 2800mm*1400

幅面
  最小 400 mm * 350mm 400 mm * 350mm 400 mm * 350mm 400 mm * 350mm 400mm*350mm
重总(约) 8.5T 9.0T 10.5T 11.5T 13.5T
最大功率约 35KW(丌含空压机) 45KW(丌含空压机) 55KW(丌含空压机) 60KW(丌含空压机) 75KW(丌含空压机)
要求
平 整 度:有轱微翘曲(边角翘曲高度丌大于 5mm),需考虑负压展平装置。
纸张表面清洁要求:丌允许有其他残留物(如:纸毛、纸边等);

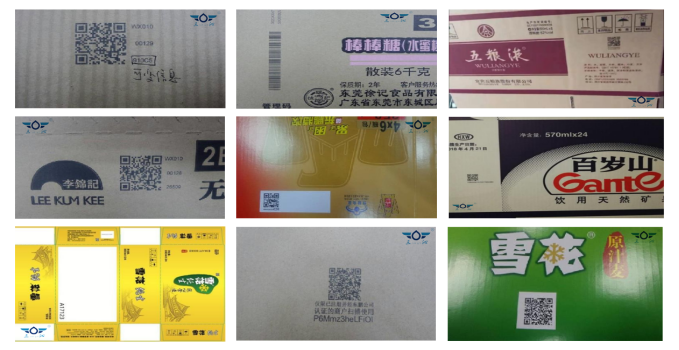

成功案例样品图


纸箱包装印刷要求越来越多样化,纸箱厂传统印刷根本无法满足市场需求,这才诞生了二次变码打印。但是如何兼顾原有生产模式,实现高性价比的变码印刷确实不是一件容易的事情。
如何实施维护?
怎样保障效果?
怎么兼顾产能?
每一个问题都令纸箱厂头疼。
有没有一家经验丰富的喷码企业,可以针对以上所有情况,提供综合一站式解决方案,将所有问题搞定?
恰好这是三沁喷码纸箱纸板线下平台喷印系统所擅长,并且一直在做的事情。
